Hallo! Als Lieferant vonRingkerninduktorenIch habe aus erster Hand gesehen, wie entscheidend der Q-Faktor für diese kleinen Komponenten ist. Deshalb dachte ich, ich würde Ihnen einige Tipps geben, wie Sie den Q-Faktor einer Ringinduktivität verbessern können.
Lassen Sie uns zunächst darüber sprechen, was der Q-Faktor eigentlich ist. Der Q-Faktor oder Qualitätsfaktor ist ein Maß dafür, wie effizient ein Induktor ist. Es ist das Verhältnis der im Induktor gespeicherten Energie zur Energie, die als Wärme abgegeben wird. Ein höherer Q-Faktor bedeutet, dass weniger Energie als Wärme verloren geht, was beispielsweise für Hochfrequenzschaltungen (RF) von Vorteil ist, bei denen es auf Effizienz ankommt.
Auswahl des richtigen Kernmaterials
Einer der wichtigsten Faktoren bei der Bestimmung des Q-Faktors einer Ringinduktivität ist das Kernmaterial. Unterschiedliche Materialien haben unterschiedliche Eigenschaften, die sich auf die Leistung des Induktors auswirken können.
- Ferritkerne: Ferritkerne sind eine beliebte Wahl für Ringinduktivitäten, da sie eine hohe Permeabilität aufweisen und daher viel magnetische Energie speichern können. Außerdem haben sie geringe Verluste bei hohen Frequenzen, was zur Verbesserung des Q-Faktors beiträgt. Allerdings können Ferritkerne bei hohen Strömen in die Sättigung gehen, sodass sie nicht immer die beste Wahl für Hochleistungsanwendungen sind.
- Pulverisierte Eisenkerne: Pulverförmige Eisenkerne sind eine weitere Option. Sie haben eine geringere Permeabilität als Ferritkerne, können aber höhere Ströme verarbeiten, ohne in die Sättigung zu gehen. Sie haben außerdem eine linearere Reaktion, was sie zu einer guten Wahl für Anwendungen macht, bei denen der Induktor über einen weiten Strombereich betrieben werden muss.
- Luftkerne: Luftkerne sind die einfachste Art von Induktoren und haben den höchsten Q-Faktor von allen. Denn mit dem Kernmaterial sind keine Verluste verbunden. Allerdings haben Luftkerne einen niedrigen Induktivitätswert und sind daher nicht für Anwendungen geeignet, bei denen eine hohe Induktivität erforderlich ist.
Bei der Auswahl eines Kernmaterials ist es wichtig, die spezifischen Anforderungen Ihrer Anwendung zu berücksichtigen. Denken Sie über den Frequenzbereich, den Strompegel und die benötigte Induktivität nach.
Optimierung der Wicklung
Auch die Art und Weise, wie der Draht um den Ringkern gewickelt ist, kann einen großen Einfluss auf den Q-Faktor haben.
- Anzahl der Umdrehungen: Die Anzahl der Drahtwindungen auf dem Kern beeinflusst den Induktivitätswert des Induktors. Generell gilt: Je mehr Windungen, desto höher die Induktivität. Allerdings erhöht das Hinzufügen weiterer Windungen auch den Widerstand des Drahtes, was den Q-Faktor verringern kann. Es ist also ein Balanceakt. Sie müssen die richtige Anzahl von Windungen finden, um die gewünschte Induktivität zu erhalten, ohne zu große Abstriche beim Q-Faktor zu machen.
- Drahtstärke: Auch die Stärke des für die Wicklung verwendeten Drahtes ist wichtig. Ein dickerer Draht hat einen geringeren Widerstand, was zur Verbesserung des Q-Faktors beitragen kann. Allerdings nimmt ein dickerer Draht mehr Platz ein, sodass Sie möglicherweise nicht so viele Windungen auf dem Kern unterbringen können. Auch hier geht es darum, die richtige Balance zu finden.
- Wickeltechnik: Auch die Art und Weise, wie der Draht um den Kern gewickelt ist, kann den Q-Faktor beeinflussen. Eine straffe, gleichmäßige Wicklung ist besser als eine lockere, ungleichmäßige. Dies liegt daran, dass eine enge Wicklung die Kapazität zwischen den Drahtwindungen verringert, was den Q-Faktor verringern kann.
Minimierung parasitärer Kapazitäten
Parasitäre Kapazität ist die unerwünschte Kapazität, die zwischen den Drahtwindungen einer Induktivität besteht. Dies kann einen erheblichen Einfluss auf den Q-Faktor haben, insbesondere bei hohen Frequenzen.
- Abstand zwischen Windungen: Eine Möglichkeit, parasitäre Kapazitäten zu reduzieren, besteht darin, den Abstand zwischen den Drahtwindungen zu vergrößern. Dies kann durch die Verwendung eines dickeren Drahtes oder durch eine lockerere Wicklung des Drahtes erreicht werden. Sie müssen jedoch darauf achten, den Abstand nicht zu sehr zu vergrößern, da dies auch den Widerstand des Drahtes erhöhen und den Q-Faktor verringern kann.
- Abschirmung: Eine weitere Möglichkeit, parasitäre Kapazitäten zu reduzieren, ist die Verwendung einer Abschirmung. Um den Induktor kann eine Abschirmung angebracht werden, um zu verhindern, dass das elektrische Feld der Drahtwindungen mit anderen Komponenten im Stromkreis interagiert. Dies kann dazu beitragen, die parasitäre Kapazität zu reduzieren und den Q-Faktor zu verbessern.
Kontrolle der Temperatur
Die Temperatur kann auch den Q-Faktor einer Ringinduktivität beeinflussen. Mit steigender Temperatur erhöht sich auch der Widerstand des Drahtes, was den Q-Faktor verringern kann.
- Wärmeableitung: Um eine Überhitzung des Induktors zu verhindern, ist es wichtig, für eine gute Wärmeableitung zu sorgen. Dies kann durch die Verwendung eines Kühlkörpers oder durch die Platzierung des Induktors an einem gut belüfteten Ort erfolgen.
- Temperaturkoeffizient: Bei der Auswahl eines Kernmaterials ist auch der Temperaturkoeffizient zu berücksichtigen. Der Temperaturkoeffizient ist ein Maß dafür, wie stark sich die Induktivität des Induktors mit der Temperatur ändert. Ein niedriger Temperaturkoeffizient bedeutet, dass die Induktivität über einen weiten Temperaturbereich relativ stabil bleibt, was für die Aufrechterhaltung eines hohen Q-Faktors wichtig ist.
Testen und Überwachen
Nachdem Sie Ihren Ringinduktor entworfen und gebaut haben, ist es wichtig, seine Leistung zu testen und zu überwachen, um sicherzustellen, dass er den gewünschten Q-Faktor aufweist.
- Q-Faktor-Messung: Es gibt verschiedene Methoden zum Messen des Q-Faktors eines Induktors, einschließlich der Verwendung eines Netzwerkanalysators oder eines Q-Meters. Diese Instrumente können genaue Messungen des Q-Faktors über einen weiten Frequenzbereich liefern.
- Leistungsüberwachung: Es ist auch eine gute Idee, die Leistung des Induktors im Laufe der Zeit zu überwachen. Dies kann Ihnen dabei helfen, etwaige Änderungen des Q-Faktors zu erkennen, die auf Faktoren wie Temperatur, Luftfeuchtigkeit oder mechanische Belastung zurückzuführen sein können.
Abschluss
Bei der Verbesserung des Q-Faktors einer Ringinduktivität kommt es darauf an, das richtige Gleichgewicht zwischen verschiedenen Faktoren zu finden. Durch die Auswahl des richtigen Kernmaterials, die Optimierung der Wicklung, die Minimierung parasitärer Kapazitäten, die Steuerung der Temperatur sowie die Prüfung und Überwachung der Leistung können Sie sicherstellen, dass Ihre Ringinduktivität den höchstmöglichen Q-Faktor für Ihre Anwendung aufweist.

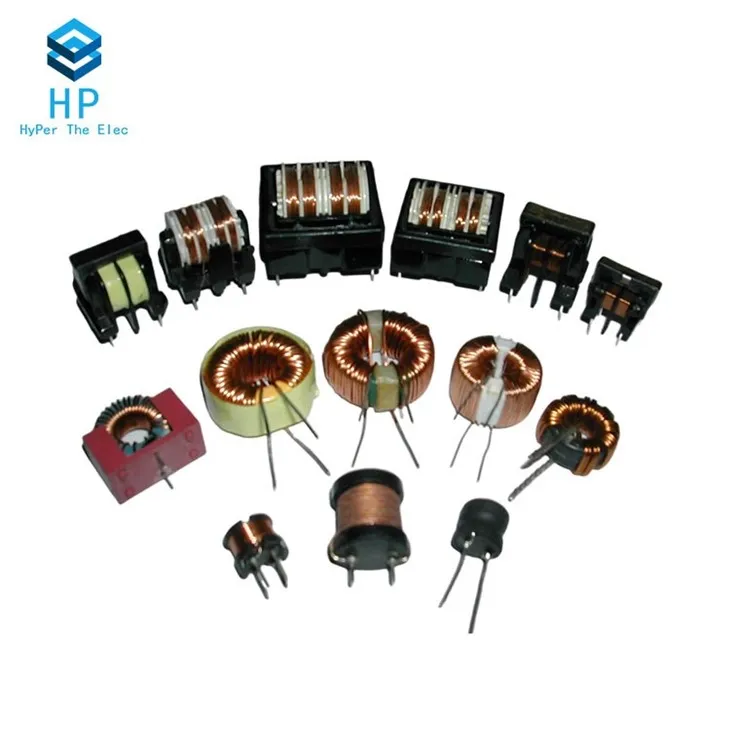

Wenn Sie auf dem Markt sindRingkerninduktoren,Spuleninduktoren, oderFilterinduktoren, wir sind hier, um zu helfen. Wir bieten eine breite Palette hochwertiger Induktoren an, die auf die Anforderungen einer Vielzahl von Anwendungen zugeschnitten sind. Ganz gleich, ob Sie an einem kleinen Hobbyprojekt oder einer industriellen Großanwendung arbeiten, wir können Ihnen die richtigen Komponenten zum richtigen Preis liefern. Zögern Sie also nicht, Kontakt aufzunehmen und ein Beschaffungsgespräch zu beginnen. Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Referenzen
- „RF Circuit Design“ von Chris Bowick
- „Induktivitäten und Transformatoren für die Leistungselektronik“ von Marian K. Kazimierczuk
