Wie funktioniert ein Filterinduktor?
Als vertrauenswürdiger Lieferant von Filterinduktoren habe ich aus erster Hand miterlebt, welche entscheidende Rolle diese Komponenten in modernen elektronischen Systemen spielen. In diesem Blog werde ich mich mit dem Innenleben von Filterinduktoren befassen und ihre Prinzipien, Anwendungen und Vorteile erläutern.
Die Grundlagen von Induktoren verstehen
Bevor wir uns speziell mit Filterinduktoren befassen, wollen wir zunächst das grundlegende Konzept eines Induktors verstehen. Ein Induktor ist ein passives elektronisches Bauteil, das Energie in einem Magnetfeld speichert, wenn ein elektrischer Strom durch ihn fließt. Es besteht aus einer Drahtspule, die um einen Kern gewickelt ist, der aus verschiedenen Materialien wie Eisen, Ferrit oder Luft bestehen kann.
Die wichtigste Eigenschaft eines Induktors ist seine Induktivität, die in Henry (H) gemessen wird. Die Induktivität bestimmt, wie viel Energie ein Induktor speichern kann und wie er auf Stromänderungen reagiert. Gemäß dem Faradayschen Gesetz der elektromagnetischen Induktion induziert eine Änderung des Stroms durch einen Induktor eine elektromotorische Kraft (EMF), die der Stromänderung entgegenwirkt. Diese Eigenschaft wird als Selbstinduktion bezeichnet.
Mathematisch wird die induzierte EMK ((e)) in einem Induktor durch die Formel (e=-L\frac{di}{dt}) angegeben, wobei (L) die Induktivität und (\frac{di}{dt}) die Stromänderungsrate ist. Das negative Vorzeichen zeigt an, dass die induzierte EMF der Stromänderung entgegenwirkt.
Wie Filterinduktoren funktionieren
Filterinduktivitäten sind eine spezielle Art von Induktivitäten, die dazu dienen, unerwünschtes elektrisches Rauschen oder Interferenzen aus einem Stromkreis herauszufiltern. Sie arbeiten nach dem Impedanzprinzip. Impedanz ist der Widerstand, den ein Schaltungselement dem Wechselstromfluss (AC) entgegensetzt. Für einen Induktor wird die Impedanz ((Z)) durch die Formel (Z = j\omega L) angegeben, wobei (j) die imaginäre Einheit ist, (\omega) die Kreisfrequenz des Wechselstromsignals ist ((\omega = 2\pi f), wobei (f) die Frequenz ist) und (L) die Induktivität ist.
Mit steigender Frequenz des Wechselstromsignals steigt auch die Impedanz der Induktivität. Dies bedeutet, dass ein Induktor niederfrequente Signale relativ leicht passieren lässt, während er hochfrequenten Signalen eine hohe Impedanz bietet. In einer Filterschaltung wird diese Eigenschaft genutzt, um verschiedene Frequenzanteile eines Signals zu trennen.
Es gibt zwei Haupttypen von Filterinduktivitäten: Gegentaktinduktivitäten und Gleichtaktinduktivitäten.
Differentialmodus-Induktivitäten: Diese Induktivitäten werden zum Filtern von Differenzmodusrauschen verwendet, also dem Rauschen, das zwischen zwei Signalleitungen auftritt. In einer Differentialmodus-Filterschaltung ist die Induktivität in Reihe mit dem Signalpfad geschaltet. Wenn ein Differenzmodus-Rauschsignal versucht, durch die Induktivität zu gelangen, blockiert die hohe Impedanz der Induktivität bei der Rauschfrequenz das Rauschen, sodass nur das gewünschte Signal passieren kann. Beispielsweise können in einem Stromversorgungskreis Gegentaktinduktivitäten verwendet werden, um hochfrequente Welligkeiten aus dem Gleichstromausgang herauszufiltern. Sie können mehr über Gegentaktinduktivitäten wie erfahrenBUCK-InduktorUndSpuleninduktorauf unserer Website.

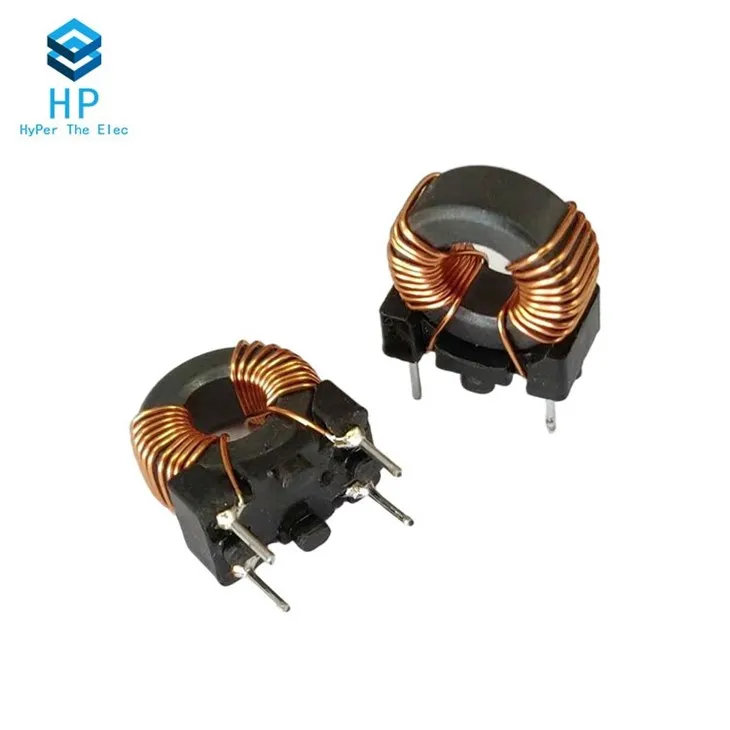

Gleichtaktinduktoren: Gleichtaktrauschen ist das Rauschen, das auf beiden Signalleitungen in Bezug auf eine gemeinsame Referenz, wie z. B. Masse, auftritt. Gleichtaktinduktivitäten sind so konzipiert, dass sie gegenüber Gleichtaktsignalen eine hohe Impedanz und gegenüber Gegentaktsignalen eine niedrige Impedanz aufweisen. Sie sind typischerweise so auf einen Kern gewickelt, dass sich die von den Gegentaktströmen erzeugten Magnetfelder gegenseitig aufheben, während sich die von den Gleichtaktströmen erzeugten Magnetfelder addieren. Dies führt zu einer hohen Impedanz für Gleichtaktrauschen und filtert diese effektiv heraus.
Anwendungen von Filterinduktoren
Filterinduktoren werden in einer Vielzahl von Anwendungen in verschiedenen Branchen eingesetzt.
Netzteile: In Stromversorgungskreisen werden Filterinduktivitäten verwendet, um den Gleichstromausgang zu glätten, indem hochfrequente Welligkeit und Rauschen herausgefiltert werden. Sie tragen dazu bei, eine stabile und saubere Stromquelle für elektronische Geräte bereitzustellen. In einem Schaltnetzteil sind Filterinduktivitäten beispielsweise unerlässlich, um elektromagnetische Störungen (EMI) zu reduzieren und den Gesamtwirkungsgrad des Netzteils zu verbessern.
Audiosysteme: In Audiosystemen werden Filterinduktivitäten verwendet, um verschiedene Frequenzkomponenten des Audiosignals zu trennen. Sie können in Frequenzweichen verwendet werden, um niederfrequente Signale an den Tieftöner und hochfrequente Signale an den Hochtöner zu leiten. Dadurch wird sichergestellt, dass jeder Lautsprecher in seinem optimalen Frequenzbereich arbeitet, was zu einer besseren Klangqualität führt.
Telekommunikationssysteme: Filterinduktivitäten spielen in Telekommunikationssystemen eine entscheidende Rolle, indem sie unerwünschte Signale und Rauschen herausfiltern. Sie werden in Hochfrequenzschaltungen (RF) verwendet, um das Signal-Rausch-Verhältnis zu verbessern und Interferenzen zwischen verschiedenen Kommunikationskanälen zu verhindern.
Automobilelektronik: In der Automobilelektronik werden Filterinduktivitäten verwendet, um empfindliche elektronische Komponenten vor elektrischem Rauschen zu schützen, das vom elektrischen System des Fahrzeugs erzeugt wird. Sie werden in Anwendungen wie Motorsteuergeräten (ECUs), Infotainmentsystemen und Beleuchtungssystemen eingesetzt.
Vorteile der Verwendung von Filterinduktoren
Der Einsatz von Filterinduktivitäten bietet in elektronischen Systemen mehrere Vorteile.
Geräuschreduzierung: Einer der Hauptvorteile von Filterinduktivitäten ist ihre Fähigkeit, elektrisches Rauschen und Interferenzen zu reduzieren. Durch das Herausfiltern unerwünschter Signale verbessern sie die Leistung und Zuverlässigkeit elektronischer Geräte. Dies ist besonders wichtig bei sensiblen Anwendungen wie medizinischen Geräten und Luft- und Raumfahrtelektronik.
Verbesserte Signalqualität: Filterinduktivitäten tragen zur Verbesserung der Signalqualität bei, indem sie verschiedene Frequenzkomponenten eines Signals trennen. Dies führt zu einem saubereren und genaueren Signal, was für Anwendungen wie Audio- und Videosysteme unerlässlich ist.
EMI-Unterdrückung: Filterinduktivitäten sind wirksam bei der Unterdrückung elektromagnetischer Störungen (EMI). Sie tragen dazu bei, die strengen EMI-Vorschriften und -Standards einzuhalten, die in modernen elektronischen Produkten immer wichtiger werden.
Verbesserte Systemeffizienz: Durch die Reduzierung von Rauschen und Interferenzen können Filterinduktivitäten die Gesamteffizienz elektronischer Systeme verbessern. Dies kann zu einem geringeren Stromverbrauch und einer längeren Gerätelebensdauer führen.
Warum sollten Sie sich für unsere Filterinduktoren entscheiden?
Als führender Anbieter vonFilterinduktorWir sind bestrebt, qualitativ hochwertige Produkte anzubieten, die den unterschiedlichen Bedürfnissen unserer Kunden gerecht werden. Unsere Filterinduktoren werden mit modernster Technologie und Materialien höchster Qualität entwickelt und hergestellt.
Wir bieten eine breite Palette an Filterinduktivitäten mit unterschiedlichen Induktivitätswerten, Nennströmen und Frequenzgängen für verschiedene Anwendungen an. Unsere Produkte werden strengen Test- und Qualitätskontrollverfahren unterzogen, um ihre Zuverlässigkeit und Leistung sicherzustellen.
Zusätzlich zu unseren hochwertigen Produkten bieten wir auch einen hervorragenden Kundenservice. Unser Expertenteam steht Ihnen jederzeit mit technischem Support, Produktauswahl und Anwendungsberatung zur Seite.
Wenn Sie auf dem Markt für Filterinduktoren sind, laden wir Sie ein, mit uns Kontakt aufzunehmen, um Ihre spezifischen Anforderungen zu besprechen. Wir sind davon überzeugt, dass wir Ihnen die besten Lösungen für Ihre elektronischen Systeme bieten können. Ganz gleich, ob Sie ein kleiner Hersteller oder ein großer Industrieanwender sind, wir sind hier, um Ihnen beim Erreichen Ihrer Ziele zu helfen.
Referenzen
- Boylestad, RL, & Nashelsky, L. (2012). Elektronische Geräte und Schaltungstheorie. Pearson.
- Sedra, AS und Smith, KC (2015). Mikroelektronische Schaltkreise. Oxford University Press.
- Hayt, WH, Kemmerly, JE und Durbin, SM (2012). Technische Schaltungsanalyse. McGraw - Hill.
